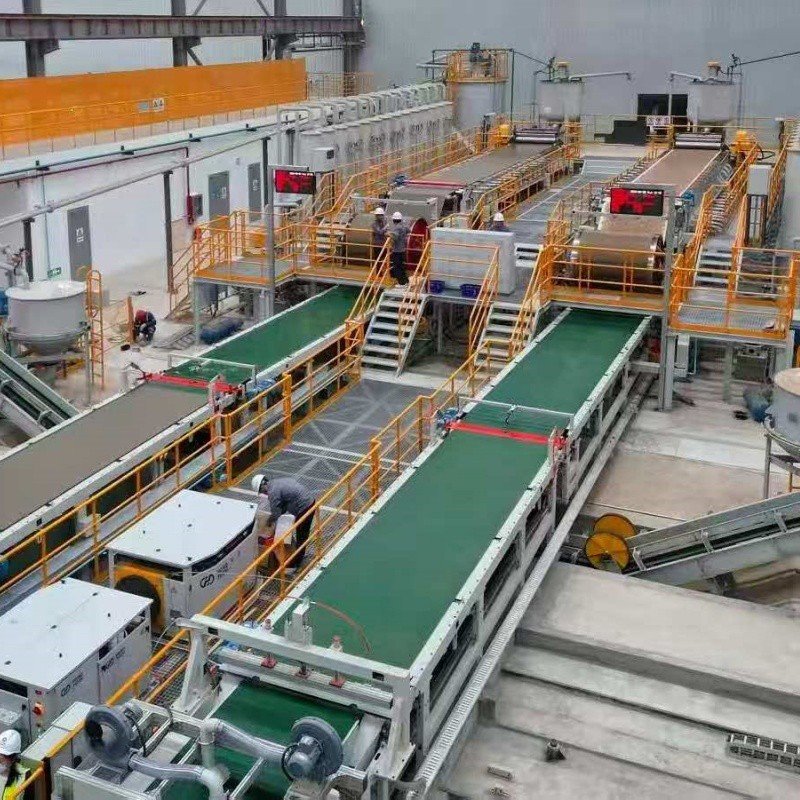

เครื่องจักรสำหรับไฟเบอร์ซีเมนต์บอร์ด

กระบวนการถังเก็บน้ำและถังปูนซีเมนต์

ระบบประกอบด้วยถังเก็บน้ำสะอาดและถังเก็บสารละลาย ถังทั้งสองเชื่อมจากเหล็กกล้าคาร์บอน ถังสารละลายใช้ในการรีไซเคิลน้ำหมุนเวียนจากกระบวนการผลิตบอร์ด สารละลายใช้สำหรับผสมและผสมสารละลาย ในขณะที่ถังเก็บน้ำสะอาดใช้เพื่อรวบรวมน้ำสะอาดเพื่อทำความสะอาดกรงสักหลาดและตาข่ายเป็นประจำ

กระบวนการเยื่อกระดาษ

กระบวนการผลิตเยื่อกระดาษประกอบด้วยเครื่องทำลายเอกสาร เครื่องกลั่น และถังเก็บเยื่อกระดาษ เครื่องทำลายเอกสารใช้สำหรับทำลายกระดาษคราฟท์ เครื่องกลั่นจะบดเยื่อกระดาษให้เป็นสารละลายและปั๊มไปที่ถังเก็บเยื่อกระดาษ ถังเก็บเยื่อกระดาษใช้เก็บเยื่อกระดาษ

การไหล-ในกระบวนการแยกน้ำแบบสุญญากาศของถนนลาดยาง

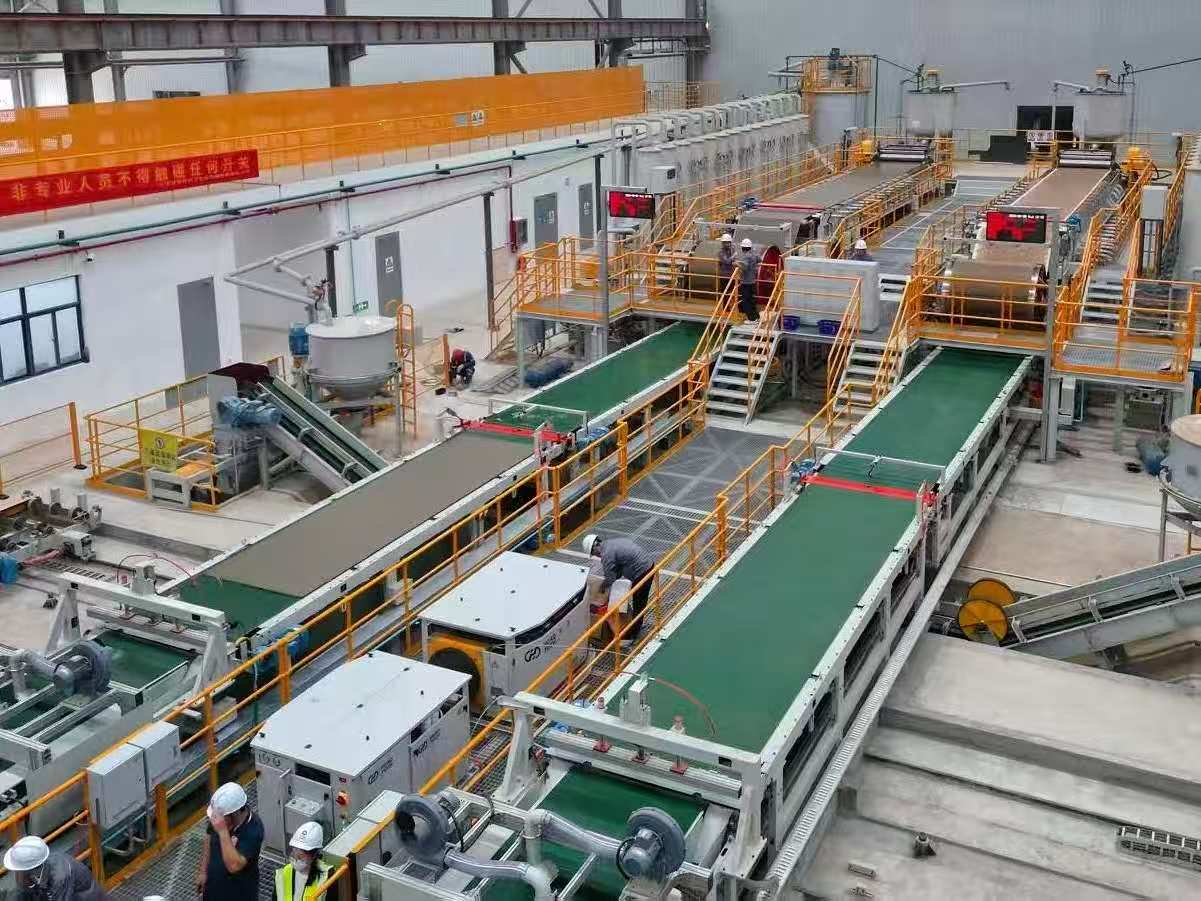

การขึ้นรูปแผ่นสามารถทำได้โดยใช้ Flow-On Slurry Forming Sheet System หรือ Forming Sheet System แบบ Hatschek- ซึ่งเราสามารถปรับแต่งให้ตรงตามความต้องการของลูกค้าได้

สารละลายผสมจะไหลเข้าสู่เฮดบ็อกซ์ จากนั้นจะถูกถ่ายโอนจากเฮดบ็อกซ์ไปยังสักหลาดที่กำลังวิ่งเพื่อสร้างชั้นของสารละลาย จากนั้นสารละลายจะถูกดูดน้ำออกด้วยสุญญากาศ-และรีดลงบนม้วนเต้านมเพื่อสร้างชั้นแผ่น หลังจากการเคลือบ ชั้นของแผ่นจะถูกสร้างขึ้นบนลูกกลิ้งแบบดรัม จากนั้นจึงตัดเป็นแผ่นเปียกแบบเรียบโดยอัตโนมัติ เครื่องแยกอากาศ-: ใช้เพื่อแยกส่วนผสมของน้ำที่เป็นก๊าซ-ที่สกัดจากถังสุญญากาศแล้วไหลลงในบ่อเก็บน้ำ ซึ่งอากาศจะถูกสูบกลับเข้าไปในปั๊มสุญญากาศ

การไหล-ในกระบวนการขึ้นรูปแผ่นสารละลาย

หลังจากที่แผ่นถูกขึ้นรูปด้วยลูกกลิ้งขึ้นรูป แผ่นจะถูกจัดตำแหน่งและตัดด้วยเลเซอร์-โดยอัตโนมัติ และแผ่นเปียกทั้งหมดจะเข้าสู่สายพานลำเลียง

ระบบตัดวอเตอร์เจ็ทแรงดันสูง-

ระบบตัดวอเตอร์เจ็ทแรงดันสูง-นี้เป็นอุปกรณ์ที่เป็นกรรมสิทธิ์ของบริษัทเรา ใช้ปั๊มน้ำแรงดันสูง-นำเข้าเพื่อสร้างน้ำแรงดันสูง- ซึ่งจะตัดแผ่นเปียกบนสายพานลำเลียงอย่างประณีต

กระบวนการขึ้นรูปแผ่นเปียกและกระบวนการลำเลียงแผ่นเปียก

กระบวนการนี้จะลำเลียงแผ่นเปียกที่ตัดแล้วจากลูกกลิ้งขึ้นรูปไปยังตำแหน่งที่กำหนด และตัดขอบโดยอัตโนมัติ

รถยกอัตโนมัติ

สามารถวางซ้อนกันได้ครั้งละ 2 แผ่น ถ้วยดูดจะหยิบแผ่นเปียกจากสายพานลำเลียงรับและแบบหล่อบนรถเข็นของสถานีอื่น แล้ววางซ้อนกันบนรถเข็นตรงกลาง (ดูดสูญญากาศด้วยเครื่องเป่าลมแรงดันสูง-) การเคลื่อนที่เต็มที่ของถ้วยดูดทำได้โดยตัวกระตุ้นไฮดรอลิกที่ขับเคลื่อนเกียร์บนสวิงอาร์ม

การควบคุม PLC สำหรับการทำงานอัตโนมัติ ฟังก์ชัน: เครื่องจัดเรียงพาเลทอัตโนมัติใช้สำหรับการจัดเรียงและจัดเรียงผลิตภัณฑ์คุณภาพสูง-และคุณภาพต่ำ- เช่น แผ่นไฟเบอร์ซีเมนต์และแผ่นแคลเซียมซิลิเกต

สินค้าจะถูกจัดวางอย่างเป็นระเบียบด้วยระบบอัตโนมัติระดับสูง ช่วยปรับปรุงประสิทธิภาพการผลิตได้อย่างมีประสิทธิภาพ

กด

การกดใช้เพื่อเพิ่มความหนาแน่นและความแข็งแรงของผลิตภัณฑ์

แรงดันมาตรฐาน: 7000 ตัน ขนาดโต๊ะกด: 1350 x 2700/3200มม. ระยะพิทช์: 1200มม. จังหวะการทำงาน: 400มม. ความเร็วในการกด: 0.05 ถึง 0.25มม./วินาที; ความเร็วกลับ: 15 มม./วินาที

รถขนส่งสินค้าแบบกดเข้าและออก: 1 คัน กำลังไฟฟ้า: 27.5 กิโลวัตต์

ระบบลากรถเข็น

น้ำหนักบรรทุกที่อนุญาต: 20 ตัน

รางรถเข็นระยะภายใน: 750 มม

กลไกการเดินทาง:

รุ่นลดขนาด: fa67-60-y-1.5, I=50

ความเร็วมอเตอร์ที่ตรงกัน: 1380 รอบต่อนาที กำลังไฟฟ้า: 1.5 กิโลวัตต์

ความเร็วในการเดินทางของรถเข็น: 9 ม./นาที

เครื่องถอดแบบสุญญากาศ

การเคลื่อนตัวของรถเข็นและการยกและลดถ้วยดูดจะถูกควบคุมโดยเซอร์โวมอเตอร์

เครื่องถอดแยกชิ้นส่วนแบบหล่อออกจากแผ่นบนรถเข็น จากนั้นจึงทาแบบหล่อด้วยเครื่องหยอดน้ำมัน และแผ่นจะซ้อนกันอยู่ที่อีกด้านหนึ่งของรถเข็น ตัวเว้นวรรคแบบนึ่งฆ่าเชื้อจะถูกเพิ่มทุกๆ 150 มม. ของวัสดุแผ่น

การเคลื่อนที่ในแนวตั้งของถ้วยดูดทำได้โดยตัวกระตุ้นแบบนิวแมติกที่ขับเคลื่อนเกียร์บนสวิงอาร์ม

การควบคุม PLC การทำงานอัตโนมัติ

กระบวนการฆ่าเชื้อด้วยหม้อนึ่งความดัน

เนื่องจากลักษณะของไฟเบอร์ซีเมนต์บอร์ด/แคลเซียมซิลิเกตบอร์ด ปูนขาวและผงทรายควอทซ์จึงเป็นวัตถุดิบหลักในกระบวนการผลิต ปฏิกิริยาเคมีต้องใช้อุณหภูมิสูงและแรงดันสูงเพื่อให้ได้ส่วนผสมที่ลงตัวของวัตถุดิบทั้งหมด และได้ความแข็งและความแข็งแรงที่เหมาะสมที่สุด

บอยเลอร์

ในระหว่างกระบวนการผลิต แผ่นไฟเบอร์ซีเมนต์/แผ่นแคลเซียมซิลิเกตจะถูกประมวลผลโดยใช้หม้อนึ่งความดันและเครื่องอบแห้ง พลังงานความร้อนสำหรับหม้อนึ่งความดันและเครื่องอบแห้งนั้นมาจากหม้อไอน้ำ

เครื่องอบผ้า

ใช้สำหรับอบแห้งไฟเบอร์ซีเมนต์บอร์ด/แคลเซียมซิลิเกตบอร์ด หลังจากการบ่มด้วยหม้อนึ่งความดัน ปริมาณความชื้นของแผ่นไฟเบอร์ซีเมนต์จะอยู่ที่ประมาณ 25% ก่อนที่จะขัด ขอบ และลบมุม ปริมาณความชื้นในเครื่องเป่าควรลดลงเหลือต่ำกว่า 15% เครื่องอบผ้านี้มีข้อดีต่างๆ เช่น ประสิทธิภาพการผลิตสูง รูปลักษณ์สวยงาม บำรุงรักษาง่าย และใช้งานง่าย

ระบบตัดแต่ง

เครื่องตัดแต่งส่วนใหญ่ประกอบด้วยสายพานลำเลียงลูกกลิ้งป้อนกระดาษ เครื่องตัดขนตามยาว โต๊ะหมุน เครื่องตัดขนตามขวาง สายพานลำเลียงลูกกลิ้งปล่อยกระดาษ ตู้ควบคุมไฟฟ้า และตู้ควบคุมลม

เครื่องตัดแต่งใช้ในการตัดแต่งและตัดแต่งแผ่นไฟเบอร์ซีเมนต์ก่อนที่จะวางบนพาเลทเป็นผลิตภัณฑ์สำเร็จรูป
